◎選型方法

　　1、用戶根據需要，對照“型號說明”寫出連接方式編號(即“型號說明”中最后4位數字）。然后按活塞桿端的連接方式查閱圖1至圖4，確定需要的結構形式。按結構形式、缸徑、速比行程查閱表5至表8，確定外形安裝連接尺寸。
　　2、訂貨時寫出完整的型號及行程、安裝距：

　　造型方法：

　　舉例：
　　某用戶所需的液壓缸：活塞用國產密封，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環裝關節軸承，缸頭端帶媛沖，缸徑為φ150，桿徑為φ85，行程為1000，安裝距W1為800，其訂貨用的型號及行程、安裝距為：
　　注：用戶所需安裝距若與表5至表8中的ZA+S或W2相同時，訂貨時可不寫出安裝距；不相同時則必寫出安裝距。但所需安裝距只能大于或等于ZA+S或W2。用戶所選W1至W3之尺寸，應在表5至表8中規定的范圍內。

　　造型方法：

　　3、選型核對：用戶選型完后，請將選用的主參數(缸徑、活塞桿徑)及連接方式編號與各表核對，以免選型差錯。


　　Y-HG型冶金設備標準液壓缸

　　◎技術特點

　　1、壓力：本標準液壓缸為E、H兩種壓力級，E級適用于＞6.3Mpa~16Mpa壓力范圍的液壓缸(簡稱E級缸)，H級適用于＞16Mpa~31.5Mpa壓力范圍的液壓缸(簡稱H級缸)。
　　2、密封：E級缸采用YX型聚氨脂密封圈；H級缸采用進口UPR型組合式密封，具有密封性能好，適用范圍廣等特點。
　　3、防塵：本液壓缸均采用聚氨脂或丁腈橡膠無骨架式防塵圈。
　　4、適用介質：液壓油、機械油、磷酸酯、乳化液。
　　5、適用溫度：-40℃~+145℃。
　　6、結構：本標準液壓缸備有17種缸徑(40、50、63、80、90、100、110、125、140、150、160、180、200、220、250、280、320)按兩種速比(1.46、2)組成34種規格。分成帶間隙緩沖和不帶間隙緩沖兩種結構，與上述34種規格組成68個品種，使于用戶任意選用。活塞桿鍍保護性硬鉻，具有防塵、防腐、防銹、耐磨等特性。
　　缸徑≤220MM的液壓缸油口采用公制細牙螺紋。
　　缸徑≥250MM的液壓缸油口采用封閉式法蘭。
　　7、安裝連接：符合國際標準IS06020/1-1981中系列液壓缸安裝連接尺寸。不同缸徑均有基本型，前、后長方法蘭，前、后方法蘭，前、后圓法蘭，前、后中銷軸，頭部耳環，軸向、徑向腳架共13種安裝型式。除軸向腳架型外，安裝連接尺寸均符1S06020/1-1981。桿端螺紋亦符合GB2350-80。

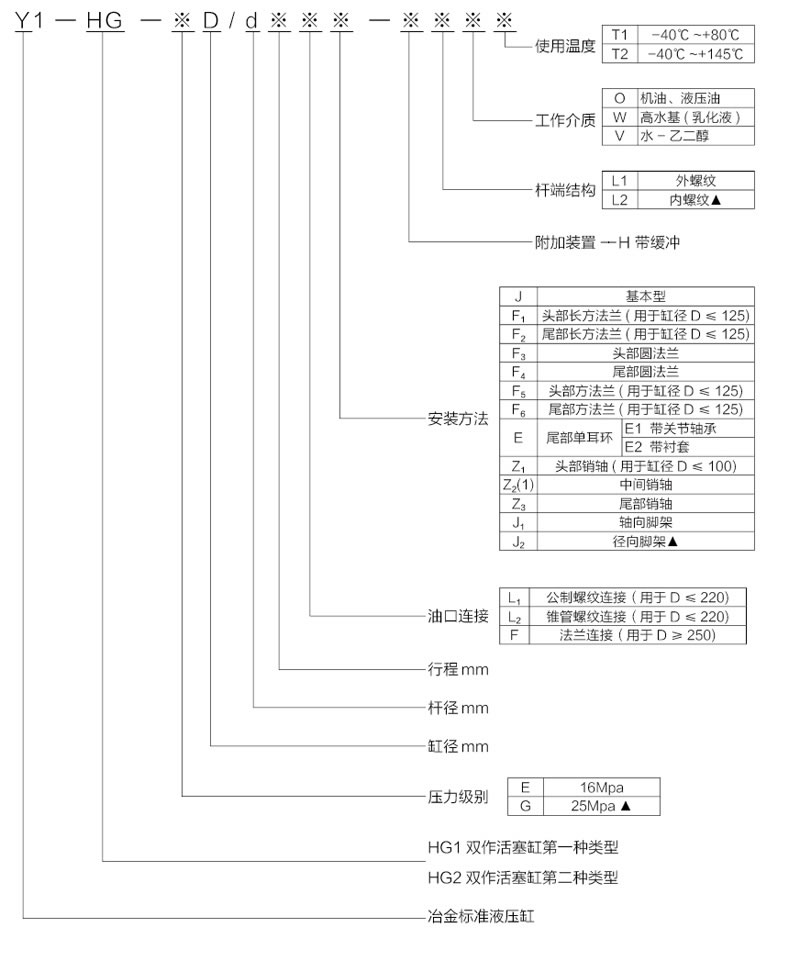

　　型號說明圖：
